Panoramica del prodotto

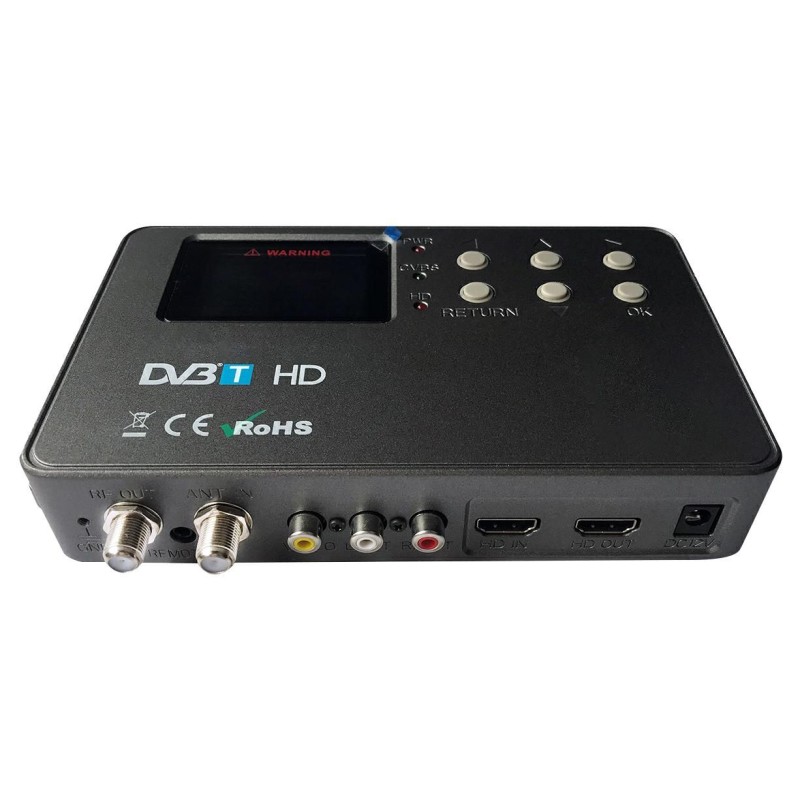

Modulatore DVB-T HD 1080p con ingresso video composito che fornisce un segnale COFDM RF nella gamma di 50-860MHz.

Consiste in una conversione di frequenza, codifica, modulazione A/D che fornisce un'ampiezza di banda selezionabile tra 6/7/8MHz.

È progettato per supportare gli ingressi CVBS e HDMI e può anche supportare una codifica standard H.264.

È una scelta eccellente per trasportare i segnali audio/video dai ricevitori satellitari per TV, telecamere di sorveglianza o lettori video/multimediali ad un televisore LCD o un convertitore di segnale (set-top-box).

Può essere utilizzato in serie con altri modulatori cosicché il numero di canali nel cavo coassiale del sistema SMATV possa essere aumentato come si desidera

Caratteristiche:

• Alto livello di integrazione, prestazioni ad alto livello, funzionalità complete, design integrato

• Modulatore a ingresso singolo che converte la sorgente A/V analogica in un canale DVB-T

• Modulatore COFDM standard e codifica H.264

• Multipla compatibilità video che include 576i(PAL)/480i(NTSC)/1080p

• Ampiezza di banda: 6/7/8MHz

• Gamma di frequenza: 50÷860MHz

• Gamma di livello uscita del segnale RF continuamente regolabile 70dBuV su 100dBuV, velocità 1dBuV

• Monitor LCD 2.4 pollici a colori

• Formato ridotto e peso leggero

• Portata di 2K e 8K

• HDMI risoluzione max fino a 1080p

• Impostazione e controlli semplici per l'utente

• Compatto e installabile su parete

Dati Tecnici

•Standard DVB-T

•Costellazione QPSK / 16QAM / 64QAM

•Larghezza di banda 6 / 7 / 8 MHz

•Portata 2K / 8K

•Intervallo di guardia 1/4, 1/8, 1/16, 1/32

•Indice codice 1/2, 2/3, 3/4, 5/6, 7/8

•MER 35 dB

•Gamma di frequenza 50 ~ 860 MHz

•Livello d'uscita 70 ~ 100 dBuV

•Impedenza di uscita 75Ω

Video

•Formato d'ingresso CVBS/HDMI

•Formato di codifica H.264

•Risoluzione Video 576i PAL / 480i NTSC/ 1080p

•Risoluzione uscita Loop Max to 1080p

•Risoluzione uscita RF Max to 1080p30

•Connettore RCA/HDMI 2.0

Audio

•Formato d'ingresso Stereo L/R channel

•Formato di codifica MPEG-1 Audio Layer II

•Connettore RCA

Generali

•Alimentazione DC 12V / 1.5A

•Temperatura di lavoro 0 ~ +50°C

•Dimensioni 212mm(L) × 121mm(W) × 33mm(H)

•Peso 0.9Kg
