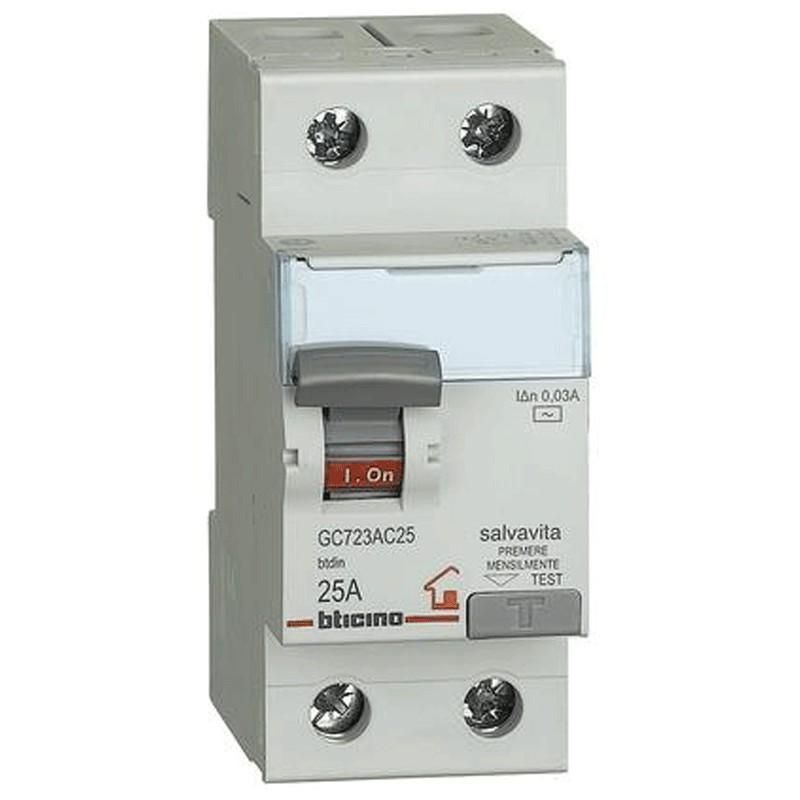

Interruttore differenziale puro: il salvavita che protegge le persone

L’interruttore differenziale Bticino, noto anche come salvavita, è un dispositivo indispensabile per garantire la sicurezza degli utenti in un impianto elettrico. Questo modello è progettato per intervenire automaticamente ogni volta che rileva una dispersione di corrente verso terra superiore a 30 mA, proteggendo le persone da contatti accidentali con parti in tensione.

Essendo un differenziale puro, non svolge la funzione di protezione da sovraccarichi o cortocircuiti (affidata invece agli interruttori magnetotermici), ma si concentra esclusivamente sulla sicurezza delle persone.

Compatibilità e semplicità di installazione

Grazie al formato DIN a 2 moduli, il dispositivo è compatibile con tutti i principali quadri elettrici presenti sul mercato. L’attacco standard consente un’installazione rapida e sicura anche in impianti esistenti, senza necessità di adattamenti particolari.

Con i suoi 2 poli (2P), può essere utilizzato in circuiti monofase, ed è perfettamente adatto ad impianti residenziali, uffici o ambienti commerciali.

Tipo AC: protezione per impianti in corrente alternata

Il tipo AC è la versione più comune dell’interruttore differenziale e rileva correnti di dispersione sinusoidali alternate. Questo lo rende ideale per la maggior parte degli impianti civili, dove i carichi sono principalmente resistivi o induttivi puri (luci, prese, elettrodomestici).

È la scelta più diffusa negli impianti domestici, in quanto copre la gran parte delle esigenze di sicurezza previste dalle normative vigenti.

Design compatto e materiali di qualità

Il corpo dell’interruttore presenta dimensioni contenute (83 x 35,6 x 76 mm), con una struttura robusta e resistente. Il grado di protezione IP20 ne consente l’installazione in ambienti asciutti e protetti all’interno del quadro elettrico.

La morsettiera accetta cavi fino a 25/35 mmq, garantendo una buona flessibilità di collegamento in base alla configurazione dell’impianto.

Caratteristiche Tecniche Blocco Differenziale Bticino
•Corrente nominale (In): 25 A
•Corrente differenziale nominale (Idn): 0,03 A (30 mA)
•Tensione nominate: 230/400 Vac
•Tipo di differenziale: AC (rileva dispersioni in corrente alternata)
•Numero di poli: 2P
•Numero moduli: 2 DIN standard
•Attacco: Guida DIN
•Sezione massima dei cavi: 25/35 mm²
•Grado di protezione: IP20
•Dimensioni (HxLxP): 83 x 35,6 x 76 mm
