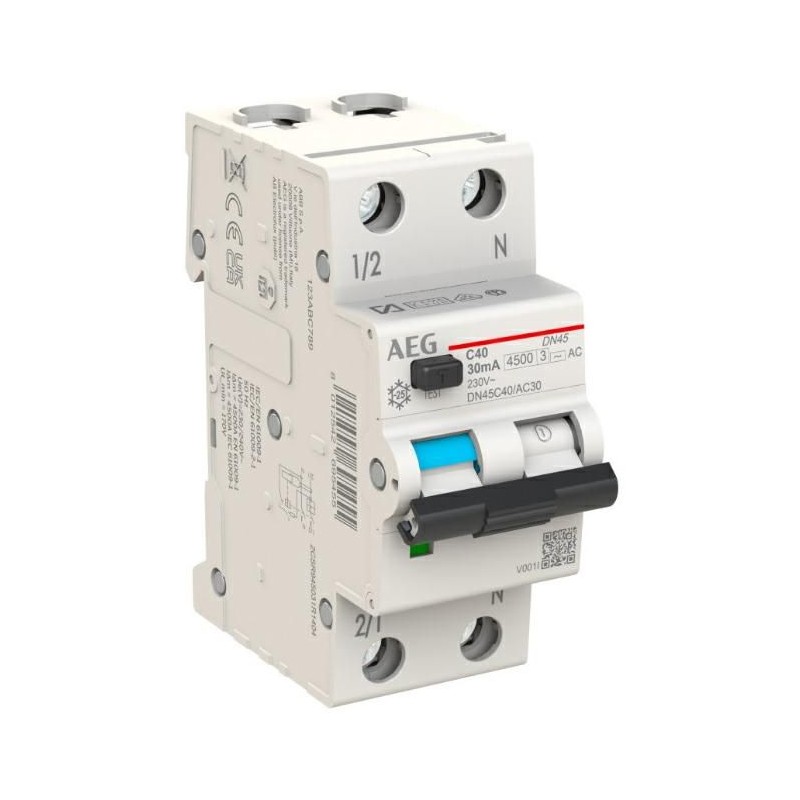

Differenziale Magnetotermico AEG DN45C40/AC30 1P+N 40A Curva C 30mA 4,5kA 2 Moduli

Il Differenziale Magnetotermico AEG DN45C40/AC30 della serie ElfaNext è un interruttore automatico magnetotermico differenziale 1P+N progettato per garantire la protezione completa degli impianti elettrici contro sovraccarichi, cortocircuiti e dispersioni verso terra. Grazie alla combinazione delle funzioni magnetotermica e differenziale in un unico dispositivo compatto da 2 moduli DIN, rappresenta una soluzione affidabile per impianti residenziali, commerciali e del terziario.

Il dispositivo è caratterizzato da una corrente nominale di 40 A, curva di intervento C, sensibilità differenziale di 30 mA e classe AC, risultando ideale per la protezione dei circuiti in corrente alternata. Il potere di interruzione è di 4,5 kA secondo la norma EN 61009-1, con capacità di rottura fino a 6 kA secondo EN 60947-2.

La serie ElfaNext offre numerose soluzioni tecniche evolute, tra cui il sistema di connessione Failsafe con doppio attacco a gabbia e collegamento a forcella superiore e inferiore, finestrelle frontali per l'indicazione dello stato e dello scatto dell'interruttore, oltre a una bandiera blu dedicata alla segnalazione dell'intervento per guasto differenziale, facilitando l'identificazione della causa dello sgancio.

La robusta costruzione garantisce una vita meccanica di 20.000 manovre e una vita elettrica di 10.000 manovre, assicurando elevata affidabilità e lunga durata anche in applicazioni intensive.

Caratteristiche principali
•Interruttore differenziale magnetotermico serie AEG ElfaNext
•Protezione contro sovraccarichi, cortocircuiti e dispersioni verso terra
•Configurazione 1P+N
•Corrente nominale 40 A
•Curva di intervento C (5-10 In)
•Sensibilità differenziale 30 mA
•Classe differenziale AC
•Potere di interruzione 4,5 kA
•Capacità di rottura 6 kA
•Sistema di connessione Failsafe con doppio attacco a gabbia e forcella
•Segnalazione frontale dello stato e dello scatto
•Indicatore dedicato di intervento differenziale con bandiera blu
•Installazione su guida DIN in qualsiasi posizione


Specifiche tecniche
•Marca: AEG
•Serie: ElfaNext
•Modello: DN45C40/AC30
•Tipologia: Interruttore differenziale magnetotermico
•Numero poli: 1P+N
•Numero moduli: 2
•Corrente nominale (Ie): 40 A
•Tensione nominale (Ue): 230/240 V AC
•Tensione di isolamento (Ui): 500 V
•Tensione circuito TEST: 170-264 V AC
•Frequenza: 50 Hz
•Curva di intervento: C (5-10 In)
•Classe differenziale: AC
•Corrente differenziale nominale: 30 mA
•Potere di cortocircuito: 4,5 kA
•Capacità di rottura EN 60947-2: 6 kA
•Potenza dissipata: 8,3 W
•Classe di limitazione: 3
•Grado di protezione: IP40 (apparecchio), IP20 (terminali)
•Temperatura di esercizio: -25 °C / +55 °C
•Temperatura di stoccaggio: -40 °C / +70 °C
•Temperatura di riferimento: 30 °C
•Vita meccanica: 20.000 manovre
•Vita elettrica: 10.000 manovre
•Connessione: Doppio attacco gabbia Failsafe + forcella sopra e sotto
•Capacità morsetti: 1...35 mm2 (cavo flessibile o rigido)
•Coppia di serraggio: 2 Nm
•Norme di riferimento: EN 61009-1 / EN 60947-2
•Omologazioni: CE, VDE, KEMA, AENOR, IMQ
•Colore: Grigio RAL 7035
•Montaggio: Guida DIN, qualsiasi posizione


Applicazioni

L'AEG DN45C40/AC30 è ideale per la protezione di linee elettriche in abitazioni, uffici, attività commerciali e impianti del settore terziario. La combinazione della protezione magnetotermica e differenziale in un unico dispositivo riduce l'ingombro nel quadro elettrico, garantendo elevati standard di sicurezza, affidabilità e continuità di servizio.
