Funzione e Utilizzo

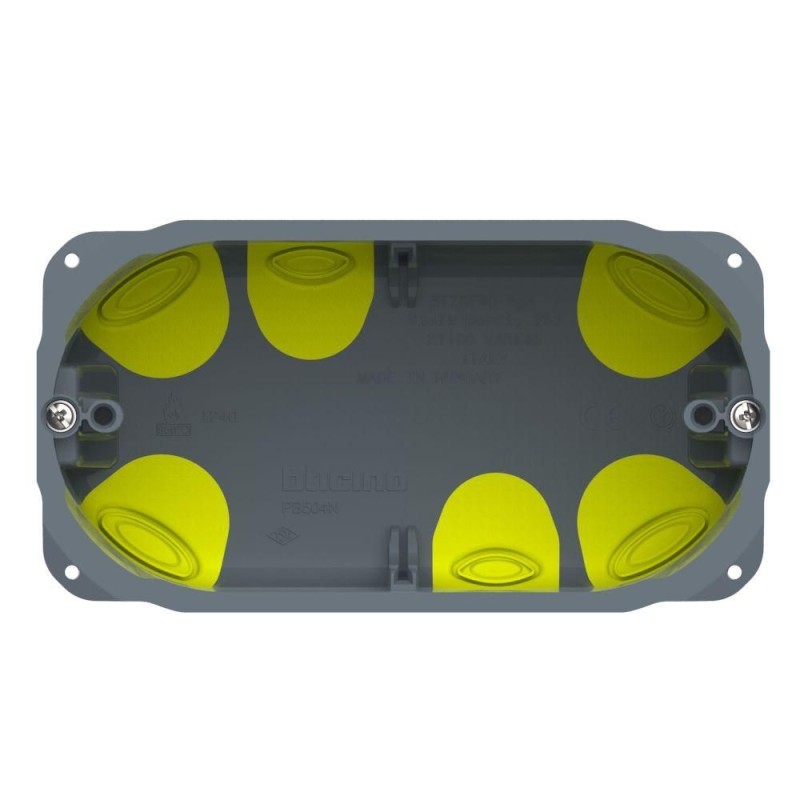

Questa scatola serve come supporto di base per l’alloggiamento di frutti elettrici quali interruttori, prese o moduli modulari (serie civile standard). Viene installata a scomparsa all’interno della parete, rendendo possibile il montaggio sicuro e conforme degli elementi elettrici.

Caratteristiche Tecniche Principali

•Tipologia: Scatola da incasso per impianti elettrici civili.

•Capacità: Ideale per 4 moduli standard della serie civile.

•Metodo di montaggio: Pareti in cartongesso o doppia lastra (anche legno o lamiera).

•Dimensioni esterne:

   •Lunghezza: 132.5 mm

   •Altezza: 71 mm

   •Profondità: 52 mm

•Profondità interna: circa 50 mm (spazio utile per i cavi e i frutti).

•Materiale: Plastica/resina (tecnopolimero resistente), colori tipicamente antracite con membrane passacavo gialle su alcune versioni.

•Ingressi cavi: Generalmente dotata di 6 aperture: 4 Ø20–25 mm e 2 Ø16–20 mm per il passaggio dei tubi corrugati e dei cavi.

•Fissaggio dei frutti: Tramite viti e staffe predisposte.

•Grado di protezione: IP40 quando il frutto è installato (protezione contro corpi solidi >1 mm).

Caratteristiche Aggiuntive

•Ermeticità all’aria: Alcune versioni hanno membrane elastomeriche che mantengono miglior tenuta per efficienza energetica in pareti cieche.

•Compatibilità: La scatola si accoppia con la maggior parte delle placche e dispositivi delle serie civili Bticino (ad es. Matix, Living, Axolute) e anche con altri moduli standard.

•Normative di conformità: Costruita in conformità alle normative europee per sicurezza elettrica (Direttive Bassa Tensione 2014/35/UE, compatibilità elettromagnetica 2014/30/UE) e standard IEC/CEI.

Installazione

Installare la PB504NN prevede di tagliare un foro adatto nel pannello di parete (solitamente Ø 68 mm per cartongesso), inserire la scatola e fissarla saldamente, lasciando spazio per corrugati e per i futuri frutti elettrici.

Applicazioni Tipiche

•Installazione di interruttori e prese elettriche su pareti leggere.

•Operazioni in impianti civili residenziali e terziari dove è richiesta una finitura a scomparsa.

•Utilizzo in ristrutturazioni e nuove costruzioni con pareti coibentate o false pareti in cartongesso.
