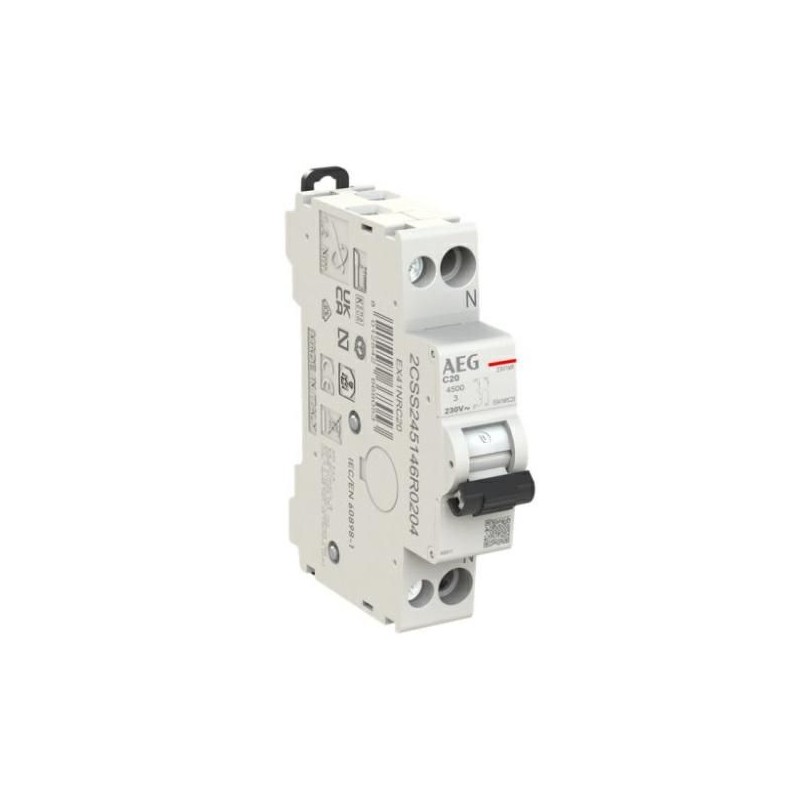

Interruttore Magnetotermico AEG EX41NRC20 1P+N 20A Curva C 4,5kA 1 Modulo Elfa NEXT

L'interruttore magnetotermico AEG EX41NRC20 della serie Elfa NEXT è un dispositivo di protezione compatto 1 Polo + Neutro (1P+N), progettato per proteggere gli impianti elettrici da sovraccarichi e cortocircuiti. Grazie al formato da 1 solo modulo DIN, permette di ottimizzare lo spazio all'interno del quadro elettrico, garantendo al tempo stesso elevata affidabilità e sicurezza.

Con una corrente nominale di 20 A e una curva di intervento C (5-10 In), è ideale per la protezione di linee dedicate, prese di corrente, impianti di illuminazione e carichi con correnti di spunto moderate. Il potere di cortocircuito di 4,5 kA secondo la norma EN 60898-1 e la capacità di rottura di 6 kA secondo EN 60947-2 assicurano prestazioni elevate e conformità ai principali standard internazionali.

L'interruttore è realizzato con materiali di alta qualità e garantisce una lunga durata operativa, con 20.000 manovre meccaniche e 10.000 manovre elettriche, risultando ideale per impianti elettrici residenziali, commerciali e del terziario.

Caratteristiche principali
•Interruttore magnetotermico serie AEG Elfa NEXT
•Modello EX41NRC20
•Configurazione 1 Polo + Neutro (1P+N)
•Ingombro compatto da 1 modulo DIN
•Corrente nominale 20 A
•Curva magnetica C (5-10 In)
•Potere di cortocircuito 4,5 kA
•Capacità di rottura 6 kA secondo EN 60947-2
•Classe di limitazione 3
•Installazione in qualsiasi posizione
•Elevata affidabilità e lunga durata


Specifiche tecniche
•Marca: AEG
•Serie: Elfa NEXT
•Codice prodotto: EX41NRC20
•Corrente nominale (Ie): 20 A
•Numero poli: 1+N
•Numero moduli: 1
•Tensione nominale (Ue): 230 V AC
•Campo di funzionamento: 12-254 V AC
•Tensione di isolamento (Ui): 500 V
•Potenza dissipata: 2,3 W
•Frequenza: 50/60 Hz
•Curva di intervento: C (5-10 In)
•Potere di cortocircuito nominale: 4,5 kA
•Capacità di rottura (Icu) EN 60947-2: 6 kA
•Classe di limitazione: 3
•Temperatura di esercizio: da -25 °C a +55 °C
•Temperatura di stoccaggio: da -40 °C a +70 °C
•Grado di protezione: IP40 (apparecchio) - IP20 (terminali)
•Capacità terminali: 10 mm² (cavo flessibile) / 16 mm² (cavo rigido)
•Coppia di serraggio: 1,2 Nm
•Vita meccanica: 20.000 manovre
•Vita elettrica: 10.000 manovre
•Peso: 110 g
•Colore: RAL 7035
•Montaggio: guida DIN, in qualsiasi posizione
•Norme: EN 60947-2, EN 60898-1
•Omologazioni: CE, VDE, KEMA, AENOR, IMQ


Applicazioni

L'AEG EX41NRC20 è indicato per la protezione di circuiti elettrici con corrente nominale di 20 A in impianti residenziali, commerciali e del terziario. È particolarmente adatto per linee dedicate, prese di corrente, impianti di illuminazione e altre utenze con carichi induttivi moderati, garantendo protezione affidabile, lunga durata e piena conformità alle normative europee.
