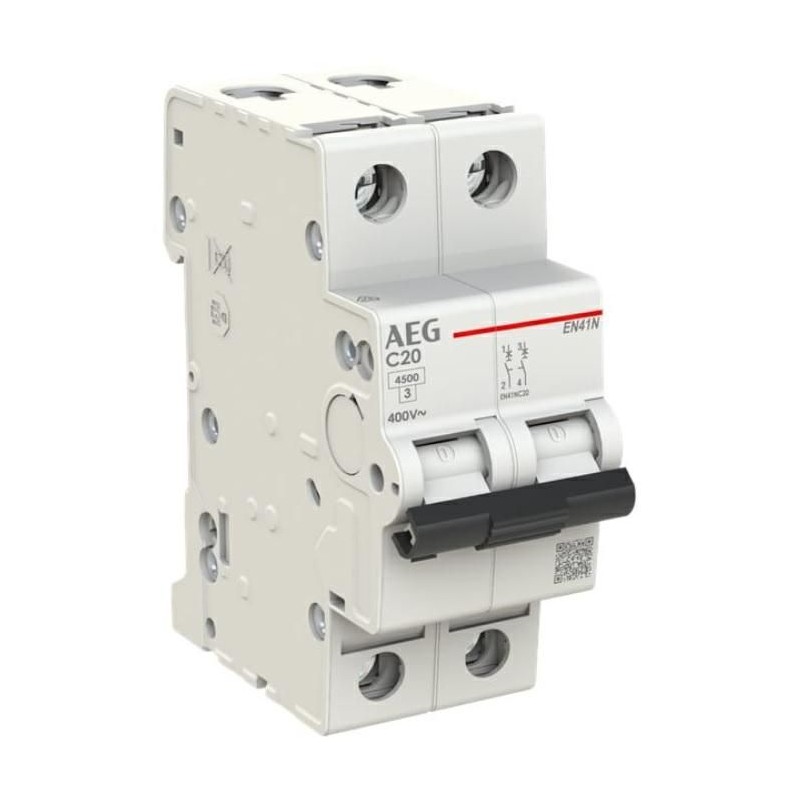

AEG EN41NC20 Interruttore Magnetotermico 1P+N 20A Curva C 4,5kA 2 Moduli Serie Elfa NEXT

L'AEG EN41NC20 è un interruttore magnetotermico automatico della serie Elfa NEXT, progettato per la protezione dei circuiti elettrici da sovraccarichi e cortocircuiti in impianti residenziali, commerciali e industriali leggeri. La configurazione 1P+N in 2 moduli DIN offre una soluzione affidabile e compatta per la protezione delle linee monofase a 230V AC.

Il dispositivo è dotato di corrente nominale di 20 A e curva di intervento C (5-10 In), ideale per la protezione di circuiti con carichi induttivi moderati, come prese, impianti di illuminazione e piccoli motori. Il potere di interruzione di 4,5 kA secondo EN 60898-1 e la capacità di rottura di 6 kA secondo EN 60947-2 garantiscono elevati livelli di sicurezza e affidabilità.

La serie Elfa NEXT integra il sistema di connessione Failsafe con doppio attacco a gabbia e collegamento a forcella superiore e inferiore, facilitando il cablaggio e assicurando connessioni stabili e sicure. Le pratiche finestrelle frontali consentono di verificare immediatamente lo stato dell'interruttore e l'eventuale intervento.

Progettato per durare nel tempo, l'AEG EN41NC20 offre una vita meccanica di 20.000 manovre e una vita elettrica di 20.000 manovre, mantenendo elevate prestazioni anche in caso di utilizzo frequente.

Caratteristiche principali
•Interruttore magnetotermico automatico serie AEG Elfa NEXT
•Configurazione 1P+N
•Corrente nominale 20 A
•Curva di intervento C (5-10 In)
•Potere di interruzione 4,5 kA
•Capacità di rottura 6 kA
•Installazione su guida DIN da 2 moduli
•Sistema di connessione Failsafe con doppio attacco a gabbia e forcella
•Finestrella frontale per indicazione dello stato e dello scatto
•Elevata affidabilità e lunga durata


Specifiche tecniche
Marca: AEG
Serie: Elfa NEXT
Modello: EN41NC20
Tipologia: Interruttore magnetotermico
Numero poli: 1P+N
Numero moduli: 2
Corrente nominale (Ie): 20 A
Tensione nominale (Ue): 230 V AC
Tensione di impiego: 12-253 V AC
Tensione di isolamento (Ui): 250/440 V
Frequenza: 50/60 Hz
Curva di intervento: C (5-10 In)
Potere di cortocircuito: 4,5 kA
Capacità di rottura EN 60947-2: 6 kA (230/400 V)
Potenza dissipata: 5 W
Classe di limitazione: 3
Grado di protezione: IP40 (apparecchio), IP20 (terminali)
Temperatura di esercizio: -25 °C / +55 °C
Temperatura di stoccaggio: -40 °C / +70 °C
Temperatura di riferimento: 30 °C
Vita meccanica: 20.000 manovre
Vita elettrica: 20.000 manovre
Tipo di connessione: Doppio attacco gabbia Failsafe + forcella sopra e sotto
Capacità morsetti: 0,75...35 mm² (cavo flessibile o rigido)
Coppia di serraggio: 2 Nm
Norme di riferimento: EN 60947-2 / EN 60898-1
Omologazioni: CE, VDE
Colore: Grigio RAL 7035
Montaggio: Guida DIN, qualsiasi posizione


Applicazioni

L'AEG EN41NC20 è ideale per la protezione di linee elettriche in abitazioni, uffici, negozi, quadri di distribuzione e impianti del settore terziario. Grazie alla curva C, è particolarmente indicato per circuiti che alimentano prese, impianti di illuminazione, apparecchiature elettriche e carichi con moderate correnti di spunto, garantendo sicurezza, affidabilità e continuità di esercizio.
