L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.

Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.

L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:

•quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
•quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
•quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.

La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E’ largamente usato negli impianti domestici.

I Salvavita di tipo F introdotti dalla recente normativa di prodotto CEI EN 62423, garantiscono un’efficace protezione contro i contatti indiretti in presenza di carichi dotati di convertitori di frequenza monofase

Essi si posizionano, dal punto di vista tecnico e prestazionale, tra gli interruttori differenziali di Tipo A e B.

Gli interruttori differenziali di tipo F sono sviluppati appositamente per la protezione contro i contatti indiretti, quando si utilizzano apparecchi utilizzatori dotati di inverter monofase come, ad esempio, pompe di calore e lavatrici. In caso di guasto a massa dell’inverter essi producono delle correnti di guasto differenziali a frequenze variabili, che gli interruttori differenziali di tipo AC e A non riescono a rilevare.

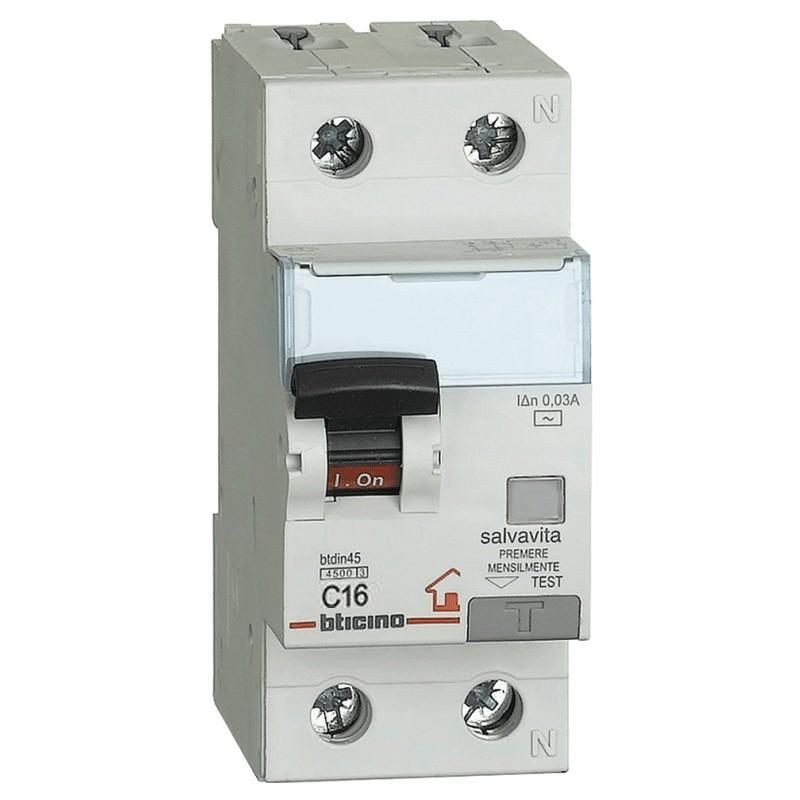

Caratteristiche:

•Serie Bticino
•Tensione 230 Vac
•Corrente In 16A
•Potere di interruzione Icn 4,5kA
•Curva d'intervento C
•Corrente differenziale Idn 0,03A
•2 moduli
•1P+N
•Tipo differenziale F
•Altezza 83 mm
•Larghezza 35,6 mm
•Profondità 76 mm
•Sezione massima del cavo 25/35mmq
•Grado di protezione IP20
